Pitzl Fräseinheit bestehend aus Frässchablone, Scheerhandoberfräse und Fräsbohrer

4.566,54 €*

Inhalt: 1 Stück

Preise exkl. MwSt. zzgl. Versandkosten

Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage

Für das aktuelle Produkt fallen keine Versandkosten an.

Stück

Produktnummer: PIT58399.0000

EAN: 4251409408584

Produktinformationen "Pitzl Fräseinheit bestehend aus Frässchablone, Scheerhandoberfräse und Fräsbohrer"

Pitzl Fräseinheit bestehend aus Frässchablone, Scheerhandoberfräse und Fräsbohrer, für alte und neue Verbindergenerationen

Hersteller "Pitzl"

Weiterführende Links des Herstellers

Hersteller-Webseite

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)

Pitzl Metallbau GmbH & Co.KG

Siemensstr. 26

84051 Altheim, Deutschland

info@pitzl-connectors.com

Zubehör

Pitzl Verbinder HVP Standard Holz-Holzanschluss 25x40x12 mm

Pitzl Verbinder HVP Standard Holz-Holzanschluss 25x40x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88004.0000Abmessungen B x H x D (mm) 25 x 40 x 12Anzahl Schrauben 6Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 50Nebenträger 45 x 50Charakteristische Tragfähigkeit * Ø 4,5 x 50: 2,42Ø 4,5 x 80: 3,78

11,40 €*

Pitzl Standard Verbinder für Holz-Holzanschluss 25 x 60 x 12 mm

Standard Verbinder für Holz-Holzanschluss 25 x 60 x 12 mm Technische Daten Art-Nr. 88006.0000 Abmessungen B x H x D (mm) 25 x 60 x 12 Anzahl Schrauben 8 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 70 Nebenträger 45 x 70 Charakteristische Tragfähigkeit * Ø 4,5 x 50 4,88 Ø 4.5 x 80 7,64 Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

14,24 €*

Pitzl Standard Verbinder für Holz-Holzanschluss 25 x 80 x 12 mm

Standard Verbinder für Holz-Holzanschluss 25 x 80 x 12 mm Technische Daten Art-Nr. 88008.0000 Abmessungen B x H x D (mm) 25 x 80 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 90 Nebenträger 45 x 90 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

16,28 €*

Pitzl HVP-Verbinder 25 x 100 x 12

Pitzl HVP-Verbinder 25 x 100 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88010.0000Abmessungen B x H x D (mm) 25 x 100 x 12Anzahl Schrauben 12Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 110Nebenträger 45 x 110Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,66Ø 4,5 x 80 mm 15,1

18,13 €*

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x70x12 mm

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x70x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88107.0000Abmessungen B x H x D (mm) 40 x 70 x 12Anzahl Schrauben 10Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 80Nebenträger 50** x 80Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,25Ø 4,5 x 80 11,3

14,24 €*

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x90x12 mm

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x90x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88109.0000Abemssungen B x H x D (mm) 40 x 90 x 12Anzahl Schrauben 14Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 100Nebenträger 50** x 100Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,66Ø 4,5 x 80 15,1

17,20 €*

Pitzl HVP-Verbinder 40 x 110 x 12

Pitzl HVP-Verbinder 40 x 110 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88111.0000Abmessungen B x H x D (mm) 40 x 110 x 12Anzahl Schrauben 16Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 120Nebenträger 50** x 120Charakteristische Tragfähigkeit * Ø 4,5 x 50 12,1Ø 4,5 x 80 18,9

18,86 €*

Pitzl HVP-Verbinder 40 x 130 x 12

Pitzl HVP-Verbinder 40 x 130 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Technische Daten Art-Nr. 88113.0000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 CE Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 4,5 x 50 44 60 x 140 60 x 140 13,57 0,00 11,26 9,20 14,50 0,00 11,74 9,82 ø 4,5 x 60 54 70 x 150 60 x 150 15,99 10,84 17,08 11,58 ø 4,5 x 80 74 90 x 170 60 x 170 21,24 14,39 22,68 15,37 AusschreibungstexteHVP Verbinder 88113.0000LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88113.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88113.0000; Abmessung 40 x 130 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 18 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse

21,23 €*

Pitzl HVP-Verbinder 40 x 150 x 12

Pitzl HVP-Verbinder 40 x 150 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88115.0000Abmessungen B x H x D (mm) 40 x 150 x 12Anzahl Schrauben 22Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 160Nebenträger 50** x 160Charakteristische Tragfähigkeit * Ø 4,5 x 50 19,3Ø 4,5 x 80 30,2

23,00 €*

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x100x12 mm

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x100x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Art-Nr. 88210.0000Abemssungen B x H x D (mm) 60 x 100 x 12Anzahl Schrauben 18Schraubengröße Ø 5 x 60 - 100Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 120Nebenträger 80 x 120Charakteristische Tragfähigkeit * Ø 5 x 60 19,6Ø 5 x 100 32,3

17,60 €*

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x140x12 mm

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x140x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Art-Nr. 88214.0000Abmessungen B x H x D (mm) 60 x 140 x 12Anzahl Schrauben 24Schraubengröße Ø 5 x 60 - 100Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160Nebenträger 80 x 160Charakteristische Tragfähigkeit * Ø 5 x 60 31,4Ø 5 x 100 51,7

23,40 €*

Pitzl HVP-Verbinder 80 x 180 x 12

Pitzl HVP-Verbinder 80 x 180 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Technische Daten Art-Nr. 88318.0000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 Langtext Herstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88318.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88318.0000; Abmessung 80 x 180 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 34 Stk. Heco Topix Ø 5,0 x 60 / 80 / 100 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse

29,20 €*

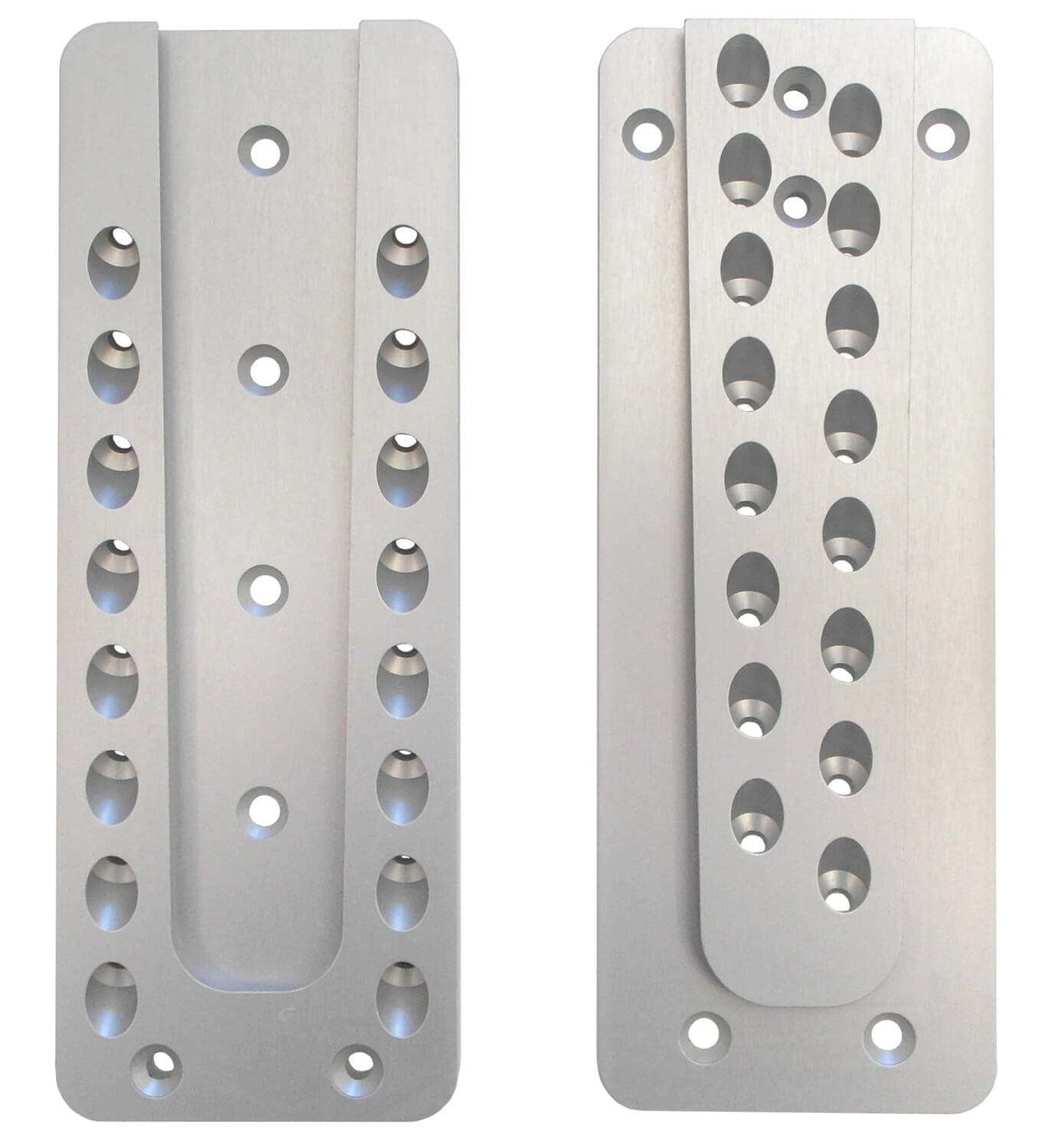

Pitzl HVP-Verbinder 80 x 220 x 12

Pitzl HVP-Verbinder 80 x 220 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Art-Nr. 88322.0000Abmessungen B x H x D (mm) 80 x 220 x 12Anzahl Schrauben 44Schraubengröße Ø 5 x 60 - 100Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 240Nebenträger 100 x 240Charakteristische Tragfähigkeit * Ø 5 x 60 62,7Ø 5 x 100 103,3

36,18 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 40 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 40 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88004.1000 Abmessungen B x H x D (mm) 25 x 40 x 12 Anzahl Schrauben 6 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 50 Nebenträger 45 x 50 Charakteristische Tragfähigkeit * Ø 4,5 x 50 2,44 Ø 4,5 x 80 3,82 VPE 20

11,93 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 60 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 60 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88006.1000 Abmessungen B x H x D (mm) 25 x 60 x 12 Anzahl Schrauben 8 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4.5 x 50 (mm) Hauptträger 60 x 70 Nebenträger 45 x 70 Charakteristische Tragfähigkeit * Ø 4,5 x 50 4,88 Ø 4.5 x 80 7,64 VPE 20

14,70 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 70 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 70 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88107.1000 Abmessungen B x H x D (mm) 40 x 70 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 80 Nebenträger 50** x 80 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 VPE 10

15,43 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 80 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 80 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88008.1000 Abmessungen B x H x D (mm) 25 x 80 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 90 Nebenträger 45 x 90 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 VPE 20

16,75 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 90 x 12 mm

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 90 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88109.1000 Abmessungen B x H x D (mm) 40 x 90 x 12 Anzahl Schrauben 14 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 100 Nebenträger 50** x 100 Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,77 Ø 4,5 x 80 15,28 VPE 10

18,33 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 100 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 100 x 12 mm Haupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 12 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 6,01 / 7,23 / 9,59 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 8,87 / 10,66 / 14,16 kN - Kraft in EinschubrichtungF3,Rk = 3,30 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 7,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 165,20 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 6,49 / 7,80 / 10,35 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 9,57 / 11,51 / 15,28 kN - Kraft in EinschubrichtungF3,Rk = 3,30 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 7,88 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 173,27 Nm - Torsionsmoment um die Nebenträgerlängsachse Technische Daten: Art-Nr. 88010.1000 Abmessungen B x H x D (mm) 25 x 100 x 12 Anzahl Schrauben 12 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 110 Nebenträger 45 x 110 Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,77 Ø 4,5 x 80 15,28 VPE 20

18,66 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 100 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 100 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88210.1000 Abmessungen B x H x D (mm) 60 x 100 x 12 Anzahl Schrauben 18 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 120 Nebenträger 80 x 120 Charakteristische Tragfähigkeit * Ø 5 x 60 19,81 Ø 5 x 100 32,63 VPE 10

18,92 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 110 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 110 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88111.1000 Abmessungen B x H x D (mm) 40 x 110 x 12 Anzahl Schrauben 16 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 120 Nebenträger 50** x 120 Charakteristische Tragfähigkeit * Ø 4,5 x 50 12,21 Ø 4,5 x 80 19,10 VPE 10

19,98 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 130 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 130 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88113.1000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 VPE 10

22,41 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 150 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 150 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88115.1000 Abmessungen B x H x D (mm) 40 x 150 x 12 Anzahl Schrauben 22 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 160 Nebenträger 50** x 160 Charakteristische Tragfähigkeit * Ø 4,5 x 50 19,53 Ø 4,5 x 80 30,56 VPE 10

24,13 €*

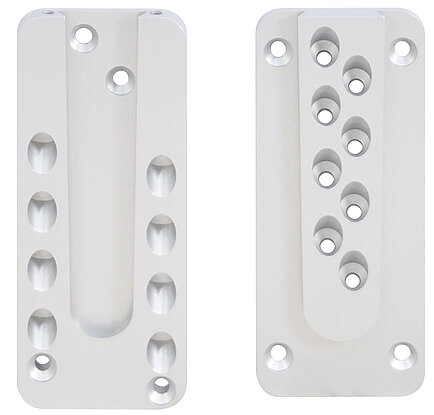

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 140 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 140 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88214.1000 Abmessungen B x H x D (mm) 60 x 140 x 12 Anzahl Schrauben 24 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160 Nebenträger 80 x 160 Charakteristische Tragfähigkeit * Ø 5 x 60 31,70 Ø 5 x 100 52,21 VPE 10

24,66 €*

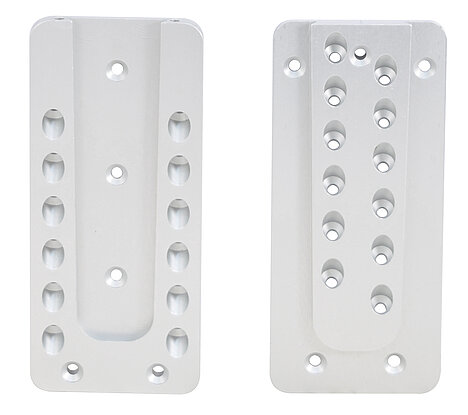

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 80 x 180 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 80 x 180 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88318.1000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 VPE 10

30,58 €*

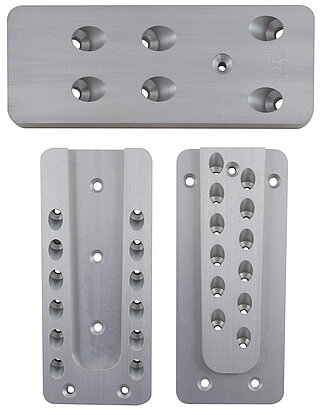

PITZL RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 80 x 215 x 15 mm

RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 80 x 215 x 15 mm Mit dem Systemverbinder Pitzl – RIGID wird den ausführenden und planenden Firmen die einfache Ausführbarkeit biegesteifer Stützen – Riegelanschlüsse (Rahmenecken) ermöglicht. Die Kombination des bekannt leistungsstarken HVP – Verbinder mit einem optimal abgestimmten Zugblech ersetzt problemlos das Kopfband beim Bau eines Carports. In den größeren Versionen wird dem Verbindungssystem auch ein Einsatz im Hallenbau attestiert. Montagehinweis: Der HVP-Verbinder wird an der Stütze und den Riegel montiert (an der Stütze eingefräst). Bei der Montage werden die Stützen gestellt und der Riegel mit dem HVP an den Stützen eingehängt. Im Anschluss daran erfolgt auf der Oberseite des Rahmenecks die Verschraubung des Zugbleches. Dieses kann eingefräst oder aufliegend montiert werden. Technische Daten: Art-Nr. 88318.4000 Abmessungen B x H x T HVP [mm] 80 x 180 x 9 Abmessungen B x H x T Zugplatte [mm] 80 x 215 x 15 Mindestholzabmessungen b x h Stütze [cm] 14 x 14 Mindestholzabmessungen b x h Riegel [cm] 14 x 24

53,07 €*
